RFID卡存取控制4個字節怎么設置

您的位置：
  1. 首頁
  2. 常見問題
  3. RFID卡存取控制4個字節怎么設置

用RFID讀寫器(比如RS-2831)廠家提供的demo或自己編寫程序來做存取控制1．啟動讀寫器啟動電腦，打開RFID實驗箱，取出高頻讀寫器用USB連接線連接電腦。在電腦上打開讀寫器演示軟件，進入主界面，打開端口。2．讀取lSO14443A協議卡片信息

1）將讀寫器演示軟件選項切換到lSO14443A協議（圖2-1中1），點擊“切換到lSO14443A模式”（圖2-1中2），點擊“打開射頻”（圖2-1中3），此時高頻讀寫器正式進入lSO14443A讀寫準備狀態。

2） 點擊“Request”（圖2-1中4），此時卡類型即顯示在右邊（圖2-1中12），執行Request命令后，若射頻場中有ISO14443A標簽存 在，“卡類型”文本框?qū)?huì)顯示該標簽的類型代碼；否則，狀態欄提示“無ISO14443A電子標簽可操作”。由于該命令執行的是 Request（All），處于任何狀態的標簽均會應答；如果調用Request（Idle），則只有處于Halt狀態之外的標簽才能應答。

3） 點擊“Anticoll”（圖2-1中5），Mifare One 防沖突獲取射頻場中一張Mifare One標簽的UID，如果防沖突執行成功，“卡號”文本框?qū)?huì)顯示獲取到的4字節標簽UID（圖2-1中13）；否則狀態欄顯示“防沖突失敗”。 ULAnticoll: UltraLight 防沖突：獲取射頻場中一張UltraLight標簽的UID，如果防沖突執行成功，“卡號”文本框?qū)?huì)顯示獲取到的7字節標簽UID；否則狀態欄顯示防沖 突失敗。

4）點擊“Select”（圖2-1中6），選擇指定UID的標簽，以后的所有操作均針對該標簽。如果選擇成功，“卡容量大小”文 本框會顯示標簽存儲區的大?。▓D2-1中14）。注意：UltraLight標簽無需執行該命令，在ULAnticoll過程中已經進行了Select操 作。

?4afbfbedab64034f805c0258a7c379310b551ddf

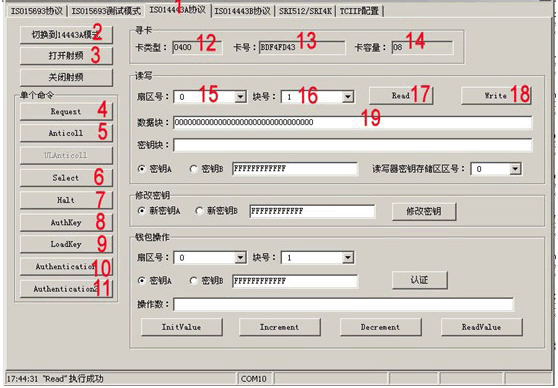

圖2-1
 3．讀寫lSO14443A協議卡片數據對lSO14443A協議卡片數據進行讀寫之前先要對電子標簽進行證 實操作，點擊“AuthKey”（圖2-1中8）操作會讀取“讀寫”框中的密鑰，用指定的密鑰類型證實所選的扇區。如果填寫的密鑰與標簽扇區上的密鑰匹 配，則證實成功，狀態欄顯示“AuthKey：執行成功”。認證成功后，就可以對數據區的內容進行讀取或修改了。選擇扇區號（圖2-1中15），選擇塊號 （圖2-1中16），點擊“Read”（圖2-1中17），成功則在數控塊中看到所操作的數據塊數據（圖2-1中19）。在數據塊框中（圖2-1中19） 輸入需要寫入數據塊的數據，點擊“Write”（圖2-1中18），成功即在左下角顯示“Write執行成功”。

注意：

1. Mifare one S50(共16個扇區)塊0~塊2為數據塊;塊3為密鑰塊.Mifare one S70(共40個扇區)當扇區號<=31時,塊0~塊2為數據塊;塊3為密鑰塊;當扇區號>31時,塊0~塊14為數據塊;塊15為密鑰塊.

2.要寫入數據時,數據的長度必須為16個字節.

3.讀UltraLight標簽時,請將扇區號設為0,塊號即為UltraLight標簽對應的頁號.讀取的內容是從選擇的頁號開始的連續4個頁.

4.寫UltraLight標簽時,只有低四個字節能被寫入標簽,余下的12個字節為0;

另外,有專用于UltraLight標簽的寫命令ULWrite。
